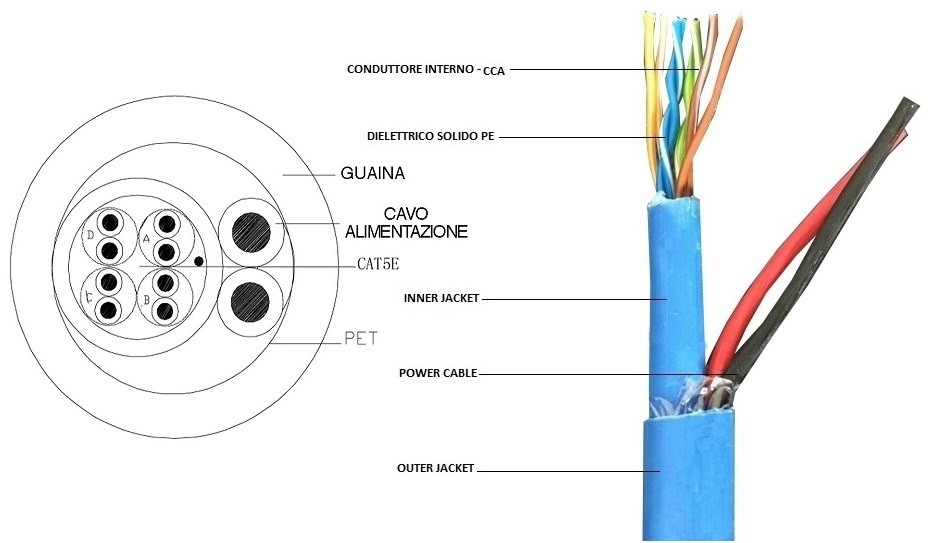

  • CAVI LAN 8.6mm VIDEOSORV COND INT CCA 4X2X0.5CCA+2x0.5 BOBINA 100mt
Specifiche
  • Caratteristiche Meccaniche
    Vedi tabella
    resistenza prima della trazione≥10.5
    allungamento all'invecchiamento≥100
    condizioni d'invecchiamento -°Cxore100x168
    resistenza dopo la trazione Mpa≥85% invecchiamento
    allungamento all'invecchiamento%≥75% invecchiamento
    Curva a freddo -20±2°Cc4orenessuna crepa
    Impedenza Nominale75Ω

    LAN
    4X2X0.50CCA
  • Conduttore A
    Vedi tabella
    AWG20
    conduttore diam(±0.005mm)0.41

    Colore
    Blu - LSZH
  • Guaina A
    Vedi tabella
    LSZH
    diam esterno(±0.10mm)3.35

    Impieghi
    Segnale Digitale per Videosorveglianza
  • Alimentazione
    2X0.50CCS
    Performance
    Vedi tabella
    freqmin return lossattenuazionenext min
    0.772MHz19.4dB1.767dB
    1MHz20.0dB1.965.3dB
    4MHz23.0dB3.756.3dB
    8MHz24.5dB5.351.8dB
    10MHz25.0dB5.950.3dB
    16MHz25.0dB7.647.3dB
    20MHz25.0dB8.545.8dB
    25MHz24.3dB9.644.3dB
    31.25MHz23.6dB10.842.9dB
    62.5MHz21.5dB15.738.4dB
    100MHz20.1dB20.335.3dB

  • Misura
    L100mtxdia8.6mm
    Impedenza 1.0-100.00 MHz
    100±15Ω
  • Ritardo Inclinaz 1.0-100MHz Ns/100m
    ≤45
    Resistenza Squilibrio
    ≤5
  • Isolamento A
    Vedi tabella
    40%Foam Pe
    spessore1.490
    diam isolamento (±0.01mm)1.90
    copertura16/3/0.16CT73%
    18AWG/2C

VSLAN550CCA

CAVI LAN 8.6mm VIDEOSORV COND INT CCA 4X2X0.5CCA+2x0.5 BOBINA 100mt

Mt
100/200
